CPU cache 原理

引言

CPU 和内存运行速度相差很大，CPU 直接访问内存需要 200~300 个时钟周期，这极大浪费了 CPU 的性能，因此需要缓存组件作为缓冲，尽量充分利用 CPU 的性能。

缓存的概念很多地方都有，浏览器缓存、Redis 缓存。都是把数据存到离核心区更近的地方，加快数据访问。浏览器把服务端数据缓存到用户端，Redis 把磁盘数据缓存到内存，CPU 缓存则是把内存数据存到 CPU 缓存。读取流程也相似，先去缓存找数据，缓存如果有数据直接返回，缓存没有则去数据源处加载到缓存中，再读取使用。

CPU Cache 架构

CPU Cache 分 L1、L2、L3 三级缓存，其中 L1、L2 由每个 CPU 核心独享，L3 在 CPU 核心之间共享。

之所以分级而不是搞一个超大缓存，本质是容量与速度的权衡：越靠近核心的缓存速度越快、容量越小、造价越高。

表中容量和延迟是示意值，不同架构（Intel、AMD、Apple Silicon）差异很大，但数量级关系是稳定的：L1 最快最小，内存最慢最大。

为什么缓存能命中：局部性原理

缓存容量远小于内存，凭什么大部分时候都能"猜对"数据在缓存里？答案就是局部性原理（Principle of Locality）：

• 时间局部性（Temporal Locality）：一个数据被访问后，很可能在短时间内再次被访问。比如循环里反复读同一个变量、反复调用同一个函数。
• 空间局部性（Spatial Locality）：一个数据被访问后，它附近的地址很可能也会被访问。比如顺序遍历数组、执行顺序排列的指令。

局部性就是缓存存在的理论依据。有了它，缓存才能用很小的容量换来很高的命中率。反过来，缓存的设计也处处围绕局部性：缓存行一次搬 64 字节而不是 4 字节，就是利用空间局部性；LRU 等替换策略保留"最近使用过"的数据，就是利用时间局部性。

CPU Cache 读取的底层原理

CPU 的指令周期可以简化为取指、译码、执行、访存、写回几个阶段。如果取到的是内存读取指令，会在访存阶段通过地址总线访问内存，读取数据。指令中的内存地址是查找数据的关键：

假设一台计算机内存 64GB，则内存地址需要 36 位才能覆盖全部内存（64GB = 2^36 B）。缓存的造价高、容量小，L1 数据缓存通常在 32KB，很明显 32KB 存不下 64GB 的内存数据，而且也没必要把所有数据都存入缓存，因为数据有使用频率的区别，有的数据可能很长时间内都不会被用到。我们希望缓存中的数据尽可能被多次使用，并且缓存被充分铺满没有浪费；但容量小又限制它只能存一些常用的数据，尽可能减少替换数据的次数。

所以设计缓存的架构要满足以下三点要求：

1. 缓存被充分利用，减少空间浪费
2. 查询速度要快
3. 减少缓存替换的次数

下面带着目标，看看现代常见的 CPU 缓存架构是怎么设计的：

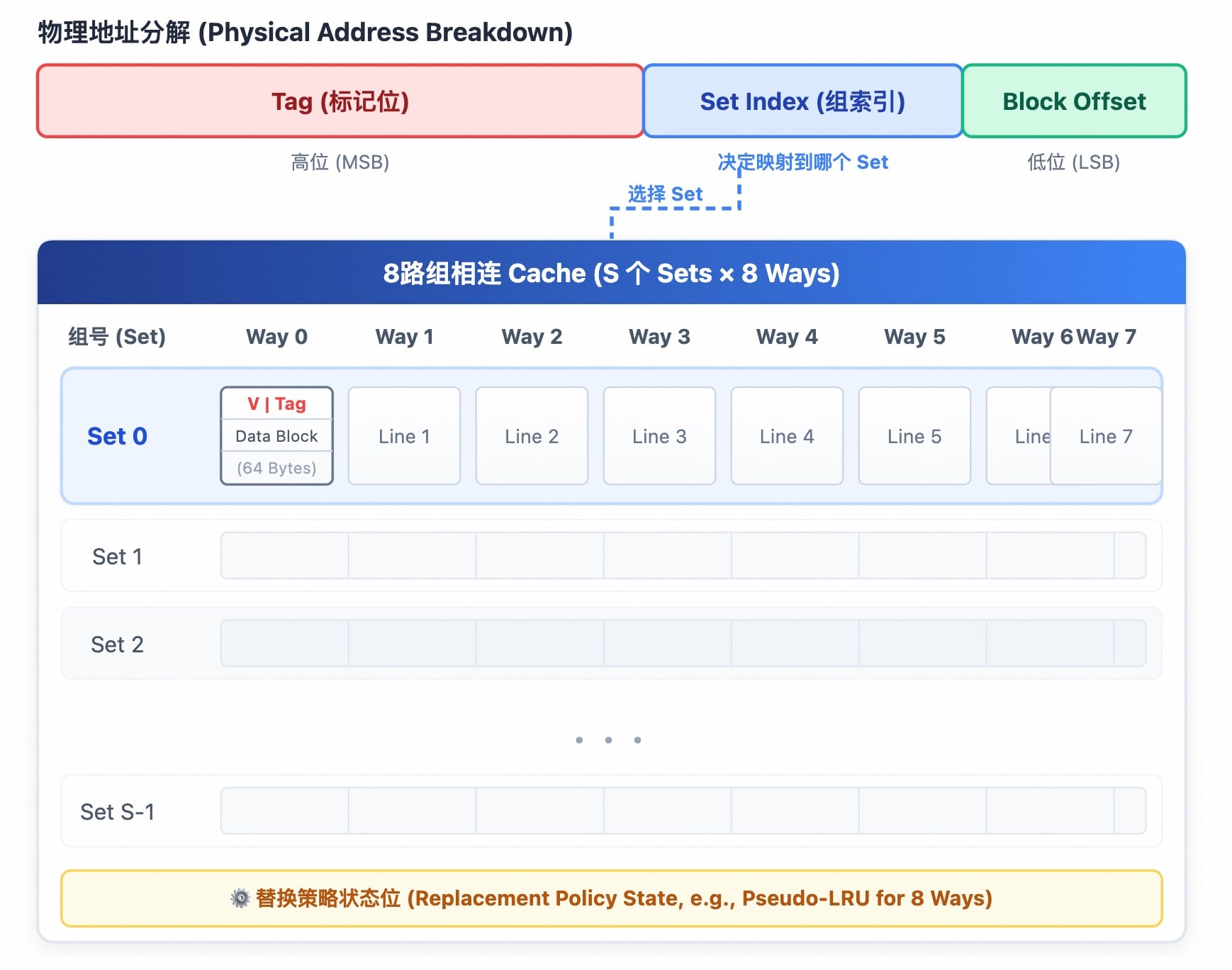

36 位地址被分成 [ 标签 Tag: 24 位 ][ 组索引 Index: 6 位 ][ 块内偏移 Offset: 6 位 ]，对应 64 个缓存组，每个组有 8 路，每个缓存行 64B。

这串数字背后是一套完整的寻址逻辑。CPU 要访问某个内存地址时，把 36 位地址拆成三段，各司其职：

36 位内存地址：
┌──────────────────┬─────────────────┬─────────────────┐
│    Tag（24 位）   │  Index（6 位）   │  Offset（6 位） │
└──────────────────┴─────────────────┴─────────────────┘
  高位 → 标识数据是谁                    低位 → 定位字节位置

• Offset（块内偏移，6 位）：缓存行是 64B = 2^6，用 6 位定位这 64 个字节里的具体哪一个字节，这是访问的最小粒度。
• Index（组索引，6 位）：64 个缓存组 = 2^6，用 6 位决定这个内存地址会被映射到哪一个组。
• Tag（标签，24 位）：剩下的高位。组里每个缓存行都记录了自己"装的是哪个内存块"，Tag 就是用来比对的身份标识。

为什么这样拆？关键是 Index 和 Offset 只负责"定位位置"，不参与"判断是谁"。判断一个数据是否在缓存里，只靠 Tag 比对。

组相联缓存如何定位数据

当 CPU 要读地址 A 时，流程如下：

1. 取出 A 的 Index（6 位），找到对应的缓存组（64 组之一）。
2. 取出 A 的 Tag（24 位），和这个组里 8 路缓存行的 Tag 并行比对。
3. 如果某一路的 Tag 匹配，说明命中（Cache Hit），再用 Offset 从这行的 64 字节里取出目标字节。
4. 如果 8 路的 Tag 都不匹配，就是未命中（Cache Miss），需要从下一级缓存或内存把整个 64 字节缓存行搬进来，替换掉组里某一路的数据。

这里有两个关键点：

• 并行比对：8 路是同时比的，硬件上是一个多路比较器，所以 8 路和 1 路的查找速度几乎一样，这也是组相联能比全相联快的原因。
• 按块搬运：哪怕只读 1 个字节，也会把包含它的整个 64 字节缓存行搬进来。这就是空间局部性的落地——旁边 63 个字节很可能马上被用到。

三种地址映射方式

前面说"一个内存地址映射到哪个组由 Index 决定"，但具体能放到组里的哪一路，取决于映射策略。历史上有三种：

回到最初提的三个设计目标，能看清为什么主流最终选择组相联：

1. 充分利用缓存、减少浪费：直接映射最差——两个内存块如果 Index 相同（比如地址相差 64KB 的倍数），会争抢同一个缓存行，即使缓存其他地方空着也用不上；全相联最好，组相联居中。
2. 查询速度快：直接映射最好（只查一行），全相联最差（要查所有行，缓存越大越慢），组相联只需在一个组内查 8 路，成本可控。
3. 减少替换次数：全相联最好，直接映射最差。

直接映射查询最快但冲突太多，全相联冲突最少但查找太慢、硬件复杂，组相联用"先按 Index 定位组、组内自由选择"的方式取了折中。所以现代 CPU 的 L1/L2/L3 基本都是组相联，只是路数不同（L1 常是 8 路，L3 可能 16 路甚至更多）。

为什么地址按 Tag / Index / Offset 这个顺序排

这个顺序不是随意定的，本质是高位 → 低位的对应：Tag 是高位、Index 是中位、Offset 是低位。每个字段的位置由它承担的职责和局部性原理共同决定，换位置会直接破坏缓存的命中率。

Offset 必须在最低位。 缓存行 64B = 2^6，行内字节偏移天然就是地址的最低 6 位（地址除以 64 的余数）。这是由"字节寻址 + 行大小是 2 的幂"决定的，物理上没得选。它服务空间局部性：相邻的地址（只有低位不同）落在同一个缓存行里，顺序访问时搬一次就能连续命中。

Index 必须放在中位，这是关键。 Index 决定数据落到哪个组。如果把它放到最高位，会出现灾难：连续的内存地址高位是相同的，于是整整一大段连续数据（比如一个大数组、顺序执行的代码）会全部映射到同一个组，互相挤占，而其他 63 个组空着没用。这正是设计目标里"充分利用缓存、减少冲突"的反面。

用前面的例子算一下：

• 正确的排法（Index 在第 6~11 位）：地址 0~63 落在组 0，64~127 落在组 1……顺序访问的数据轮流铺到 64 个组上，冲突最少。
• 错误的排法（Index 换成最高的 6 位，即第 30~35 位）：地址 0 到 2^30-1（整整 1GB 的连续内存）的 Index 全是 0，全部挤在组 0，剩下 63 个组闲置，冲突未命中会爆炸。

所以 Index 用的是"变化速度恰到好处"的那几位：既不能是最高位（变化太慢，连续数据挤在一个组），也不是最低位（那已经是 Offset 了）。它让顺序访问的数据在组间均匀摊开，最大化缓存利用率。个别缓存会用异或哈希等方式进一步打散 Index 以降低特定访问模式下的冲突，但主流仍是连续的中间位。

Tag 是剩下的高位。 组选好后，还要判断组里 8 路缓存行装的是不是要访问的那个内存块，Tag 就是这份"身份标识"。它放在高位，是因为地址里真正区分"不同内存块"的信息集中在高位。

总结成一句话：Offset 的位置是被硬件逼出来的，Index 的位置是刻意设计出来服务空间局部性的，Tag 是剩下用来比对身份的。一旦把 Index 挪到高位，连续访问会全部挤进同一组，缓存利用率断崖式下跌。

缓存未命中的代价与类型

未命中不是"再读一次内存"那么简单，它要按 Cache Miss Penalty（未命中代价）来算。内存访问一次 200~300 个周期，而 L1 命中只要几个周期，所以一次 L1 miss 可能让这条指令多等几百个周期。

按成因，miss 分三类：

• 强制未命中（Compulsory / Cold Miss）：第一次访问某个数据，缓存里必然没有。任何缓存都无法避免，只能靠预取（prefetch）缓解。
• 容量未命中（Capacity Miss）：工作集超过缓存容量，旧数据被换出去后又需要访问。加大缓存可以缓解。
• 冲突未命中（Conflict Miss）：组相联/直接映射下，多个内存块映射到同一组互相挤占。增加路数（相联度）可以缓解。

面试里能区分这三种 miss 并说出缓解手段，是加分项。

缓存写入策略

读缓存讲完，写缓存更复杂：写数据时，缓存和内存两份数据可能不一致，需要策略约定。核心问题有两个：什么时候写内存、写未命中时要不要先加载。

写直达 vs 写回

• 写直达（Write-Through）：每次写缓存的同时，同步写入内存。实现简单、一致性好，但每次写都要等内存，性能差。
• 写回（Write-Back）：只写缓存，把这一行标记为 dirty（脏），等到这行被替换时再写回内存。性能好，但实现复杂，还要维护 dirty 位。

现代 CPU 普遍用写回，因为内存写太慢，频繁写直达会拖垮性能。

写分配 vs 写不分配

针对"写未命中"（要写的数据不在缓存里）：

• 写分配（Write-Allocate）：先把内存块加载进缓存，再写。利用空间局部性，后续读写更快。
• 写不分配（No-Write-Allocate）：直接写内存，不加载进缓存。

常见组合是 写回 + 写分配：写 miss 时加载进缓存再写，标记 dirty，替换时写回。这是大多数 CPU 的默认行为。

多核下的缓存一致性

前面都假设只有一个核心。多核时代，每个核心有独立的 L1/L2，同一块内存可能同时被多个核心缓存。这时"缓存和内存一致"还不够，还得保证"各核心之间的缓存也一致"。

问题场景：核心 A 和核心 B 都缓存了变量 x = 0。A 把 x 改成 1（写回策略下，A 的 L1 里是 1，内存可能还是 0）。B 再去读 x，如果读自己的缓存会读到 0，这就错了。

解决这个问题的是缓存一致性协议（Cache Coherence Protocol），最经典的是 MESI。

MESI 协议

MESI 用四个状态标记每个缓存行，四个字母是状态的缩写：

核心行为：

• 读：本核心缓存行是 I（无效）时，需要从内存或其他核心加载。如果其他核心有 M 状态的最新副本，需要先拿到那份数据。
• 写：本核心要写一个 S（共享）状态的缓存行时，必须先让其他核心的副本失效（发 Invalidate 消息，把它们置为 I），再升级为自己的 M 状态。
• M 状态被读：其他核心要读 M 状态的数据时，持有 M 的核心要把数据写回内存（或直接转发给请求方），然后两者都变为 S。

MESI 保证了一个不变量：任意时刻，最多只有一个核心持有某个缓存行的 M 状态。这是多核程序正确性的基石。

为什么会有伪共享

MESI 的一致性粒度是缓存行（64 字节），不是单个变量。这带来一个隐蔽的性能问题：伪共享（False Sharing）。

看一个多线程计数器的例子：

// Java 示例
class Counter {
    volatile long a = 0;  // 线程 1 反复 a++
    volatile long b = 0;  // 线程 2 反复 b++
}

a 和 b 各占 8 字节，但它们在内存里紧挨着，落在同一个 64 字节缓存行里。线程 1 写 a 时，会把整行置为 M 并让线程 2 的缓存行失效；线程 2 写 b 时同样让线程 1 失效。两个线程逻辑上互不相关，却因为共享同一缓存行而反复互相失效，导致性能严重下降——这就是"伪"共享：没有真正的数据共享，却有共享的代价。

排查思路：多线程程序里，两个"看起来应该并行无冲突"的变量，如果频繁被不同线程写且性能异常，先怀疑是否落在同一缓存行。

解决办法是缓存行填充（Cache Line Padding）：在变量之间填充无用字节，让它们各自独占一个缓存行：

class Counter {
    volatile long a = 0;
    long p1, p2, p3, p4, p5, p6, p7;  // 填充 56 字节，把 b 推到下一个缓存行
    volatile long b = 0;
}

Java 8 还提供了 @Contended 注解（需加 JVM 参数 -XX:-RestrictContended），由 JVM 自动完成填充；C/C++ 里用 alignas(64) 或手写填充结构体。

如何写出缓存友好的代码

理解缓存机制后，日常编码有几个可以落地的小技巧，核心都是"顺着局部性原理写"：

1. 顺序访问数组，别随机跳。遍历 arr[i] 时，访问过的缓存行里 63 字节是"白送"的，顺序遍历能最大化命中率；随机访问、跳跃访问会频繁 miss。
2. 二维数组按行优先遍历。内存里二维数组是按行存储的，arr[i][j] 的遍历应当让 i 在外层、j 在内层，这样访问的内存地址是连续的；反过来列优先会跨行跳跃，miss 率高。

// ✅ 行优先：内存连续，缓存友好
for (int i = 0; i < N; i++)
    for (int j = 0; j < M; j++)
        sum += a[i][j];

// ❌ 列优先：每次跳一整行，miss 率高
for (int j = 0; j < M; j++)
    for (int i = 0; i < N; i++)
        sum += a[i][j];

3. 把频繁访问的热字段放在一起。结构体里如果只有少数字段被高频访问，把它们排在一起，能提高缓存行利用率，减少无谓的搬运。
4. 多线程避免伪共享。并发写不同变量时，注意它们是否落在同一缓存行，必要时做缓存行填充。
5. 优先用连续的内存结构。链表相对数组缓存不友好，因为节点分散在堆里，遍历链表就是一次次随机跳。对性能敏感的场景，数组或紧凑的结构往往比链表快。

这些技巧在普通业务代码里收益不大（瓶颈通常不在这），但在高性能计算、游戏引擎、数据库、网络库等场景是实打实的优化手段。

面试高频追问

最后把面试里围绕 CPU cache 的高频追问串一遍：

Q1：为什么 CPU 需要多级缓存，而不是一个超大缓存？ 容量与速度的矛盾。越大的缓存查找越慢（全相联要比较的行数越多；即使组相联，大缓存也意味着更长的延迟和更高的成本）。分级让 L1 满足"快"、L3 满足"大"，各自服务不同的访问模式。

Q2：缓存行为什么是 64 字节？ 空间局部性的权衡。太小则无法利用空间局部性，还要更多 Tag 开销；太大则搬运成本高、浪费带宽，且同一行内容易引发伪共享。64 字节是长期工程实践沉淀下来的平衡点。

Q3：为什么写回策略比写直达更常用？ 内存写延迟高（200+ 周期），写直达每次写都要等内存，性能差。写回把写操作"延迟"到替换时批量处理，配合 dirty 位，是性能优先的选择。代价是实现复杂，且断电可能丢数据，所以需要缓存的刷新机制。

Q4：多线程里的 volatile 和 CPU 缓存是什么关系？ volatile 保证可见性和禁止重排，是语言层面的保证；底层靠内存屏障指令 + 缓存一致性协议（MESI）落地。写 volatile 变量后，对应的缓存行会被刷到内存并失效其他核心的副本，从而让其他线程读到新值。二者是"语言层保证"和"硬件层机制"的配合关系。

Q5：伪共享怎么定位和解决？ 定位靠 perf 等工具观察 cache miss，或直接看代码里"不同线程高频写相邻变量"。解决靠缓存行填充或 @Contended。

总结

• 缓存的本质是把高频数据放到离 CPU 更近的地方，靠局部性原理（时间 + 空间）获得高命中率。
• 三级缓存（L1/L2 独享、L3 共享）是容量与速度权衡的结果。
• 地址被拆成 Tag / Index / Offset 三段，分别负责"是谁 / 在哪个组 / 第几个字节"；组相联映射是查找速度和冲突率之间的折中。
• 写入有写直达 vs 写回、写分配 vs 写不分配两组策略，现代 CPU 默认写回 + 写分配。
• 多核下靠 MESI 一致性协议保证各核心缓存一致，其副作用是伪共享——不同变量落在同一缓存行会互相失效拖慢性能。
• 缓存友好代码的核心是顺着局部性写：顺序访问、行优先遍历、热字段聚合、避免伪共享。

CPU cache 是一层经常被忽略的硬件机制，但理解它能解释很多"为什么这么写更快"的现象。对前端工程师来说，它不直接出现在日常业务里，却是往操作系统、并发、高性能计算这些方向继续深入的必备地基。
